Pemancar optik dan penerima optik: fungsi inti dan perbandingan teknis
1. Fungsi inti dan fitur penampilan
Pemancar Optik: Perangkat yang mengubah sinyal listrik menjadi sinyal optik dan memasangkannya menjadi serat optik. Ini adalah "sumber sinyal" dari sistem komunikasi serat optik.
Fitur Penampilan:
Desain modular, biasanya baki 1U atau 2U yang dipasang di rak, mudah diintegrasikan ke dalam terminal optik.
Komponen inti termasuk laser (seperti laser DFB), sirkuit penggerak, modul kontrol suhu (ATC) dan sirkuit kontrol daya optik (APC).
Antarmuka termasuk port input sinyal listrik (seperti RF, baseband), antarmuka output optik (konektor FC/APC) dan antarmuka pemantauan (RS485/port jaringan).

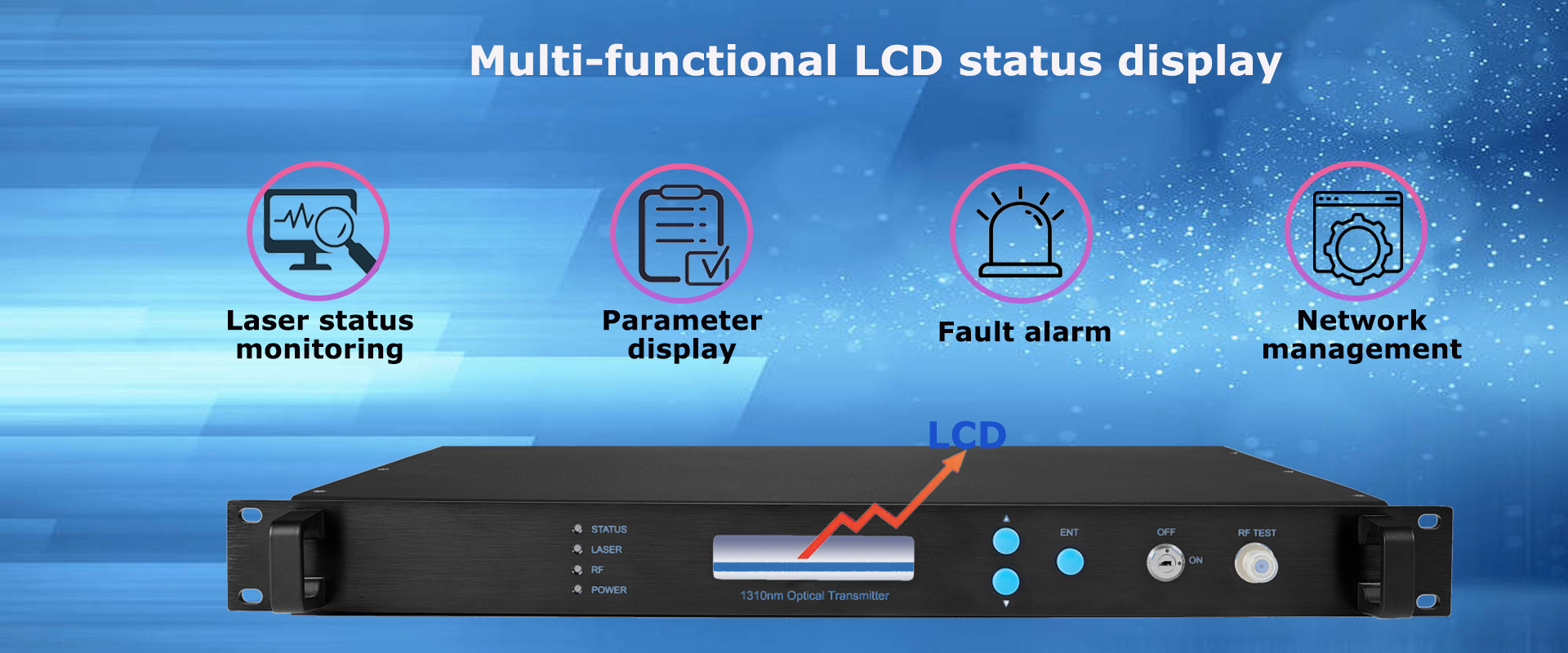

Model kelas atas (seperti pemancar optik modulasi eksternal) dilengkapi dengan mikroprosesor dan tampilan LCD untuk memantau status kerja secara real time.
Fungsi inti: konversi listrik/optik (E/O), pemuatan sinyal dicapai dengan memodulasi laser.
Mode Modulasi: Modulasi Langsung (Biaya Rendah, Tingkat Terbatas) atau Modulasi Eksternal (Tingkat Tinggi, Dukungan untuk Format Orde Tinggi seperti M-QAM, M-PSK).
Keuntungan Kinerja: Daya optik output tinggi (seperti +3DBM hingga +10DBM), mendukung transmisi jarak jauh.
Kemampuan anti-interferensi: Tergantung pada lebar garis laser dan kedalaman modulasi, dan tipe modulasi eksternal memiliki kemampuan anti-dispersi yang kuat.
Biaya dan kompleksitas: Jenis modulasi langsung memiliki biaya rendah, dan jenis modulasi eksternal membutuhkan modulator tambahan, yang lebih mahal.
Penerima Optik: Perangkat yang mengubah sinyal optik yang lemah setelah transmisi serat optik menjadi sinyal listrik dan mengembalikan informasi asli. Ini adalah "titik akhir sinyal" dari sistem.
Fitur Penampilan:

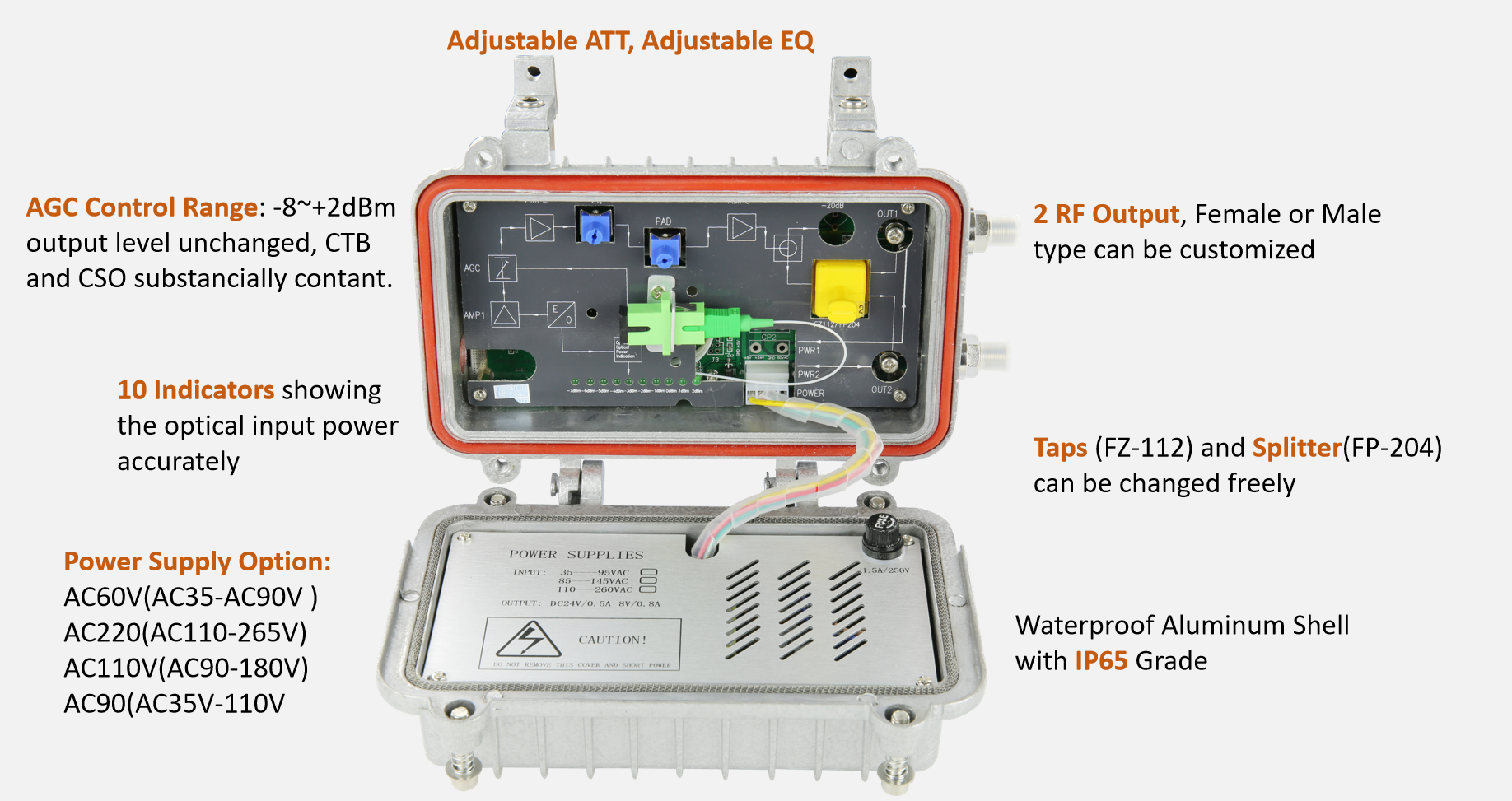

Desain kompak, umumnya sasis lapangan atau dalam ruangan, dengan tingkat perlindungan IP65 atau lebih.
Komponen inti termasuk fotodetektor (dioda pin atau APD), preamplifier, penguat pembatas dan sirkuit demodulasi.
Antarmuka mencakup port input optik (konektor SC/APC), port output sinyal listrik (seperti RF, Ethernet) dan indikator status (seperti tampilan delapan segmen dari level daya optik).
Beberapa model menggunakan cincin pelindung ganda dan tahan air untuk beradaptasi dengan lingkungan yang keras.
Fungsi inti: konversi optik/listrik (O/E), demodulasi sinyal melalui fotodetektor.
Mode modulasi: demodulasi yang tidak koheren (deteksi daya) atau demodulasi yang koheren (mendukung Ask, PSK, QAM, sensitivitas yang lebih tinggi).
Keuntungan kinerja: sensitivitas tinggi (hingga -40dBm), dukungan untuk deteksi sinyal yang lemah; Bandwidth besar (mendukung transmisi kecepatan tinggi 400g/800g).
Kemampuan anti-interferensi: Penerima yang koheren mengkompensasi dispersi dan kebisingan melalui pemrosesan sinyal digital (DSP), dan kemampuan anti-interferensi secara signifikan meningkat.
Biaya dan Kompleksitas: Jenis yang tidak koheren memiliki biaya rendah, tipe yang koheren membutuhkan laser osilator lokal dan chip DSP, yang lebih mahal.
2. Skenario Aplikasi Khas
Pemancar optik
Jaringan Penyiaran dan Televisi: Digunakan untuk ujung depan TV kabel, mentransmisikan sinyal CATV ke jalur trunk (seperti seri FWT-1550et mendukung transmisi full-band).
Data Center Interconnect (DCI): Mendukung transmisi berkecepatan tinggi 400g/800g untuk memenuhi kebutuhan komputasi awan dan data besar.
Jaringan trunk jarak jauh: Kabel optik kapal selam transoceanic menggunakan pemancar optik yang koheren untuk mencapai transmisi 100g panjang gelombang tunggal ~ 800Gbps.
Penerima optik
Urban Optical Network: Terima sinyal serat-ke-rumah (FTTH) dan mengubahnya menjadi TV atau sinyal jaringan.
Pemantauan Lapangan: Seperti penerima optik bidang Seri HY-7330A, yang cocok untuk peralatan simpul optik dalam jaringan besar dan menengah.
5G Fronthaul: Menerima sinyal optik dari stasiun pangkalan ke lapisan agregasi, mendukung komunikasi latensi rendah dan keandalan tinggi.
3. Perbandingan parameter kunci
Pemancar Optik: Daya Optik Output, Mode Modulasi, Lebar Garis, Konsumsi Daya (seperti <25W), ukuran (290 × 205 × 113mm).
Penerima Optik: Sensitivitas, Bandwidth (seperti 750MHz-862MHz dapat ditingkatkan), kelebihan daya optik, tipe antarmuka (seperti SC/APC).
4. Pembelian dan Seleksi
Skenario permintaan yang jelas
TV Penyiaran/Kabel: Memberikan prioritas pada pemancar optik yang mendukung transmisi full-band dan memiliki sinyal frekuensi rendah berkualitas tinggi (seperti tipe modulasi langsung DFB laser), dicocokkan dengan penerima optik dengan sensitivitas tinggi dan kerataan in-band yang sangat baik (seperti seri HY-7330A).
Pusat Data/Transmisi jarak jauh: Pilih pemancar optik koheren yang dimodulasi secara eksternal (mendukung modulasi tingkat tinggi dan multiplexing polarisasi), dicocokkan dengan penerima optik yang koheren (dengan fungsi kompensasi DSP).
Lingkungan Industri/Lapangan: Perhatikan tingkat perlindungan peralatan (IP65+), kisaran suhu operasi (-40 ℃ ~ 60 ℃) dan kemampuan radiasi anti-elektromagnetik.
