OTDR (reflektometer domain waktu optik) adalah instrumen presisi yang menggunakan sifat hamburan Rayleigh dan refleksi fresnel dari cahaya saat merambat melalui serat optik untuk mengukur kinerja serat optik dengan menganalisis sinyal cahaya hambur balik. Prinsip operasinya mirip dengan radar: pulsa laser pendek dipancarkan ke dalam serat dan penundaan waktu dan intensitas cahaya yang dipantulkan diukur untuk membuat profil kerugian di sepanjang serat.
Hamburan Rayleigh: Disebabkan oleh ketidakhomogenan dalam bahan serat optik (seperti struktur kisi kaca kuarsa), itu adalah sinyal kontinu, tersebar lemah yang digunakan untuk mengukur atenuasi keseluruhan serat.
Fresnel Reflection: Sinyal refleksi yang kuat dihasilkan oleh peristiwa diskrit dalam serat (seperti koneksi, istirahat, dan penghentian) dan digunakan untuk menemukan kesalahan atau fitur.
1. Penampilan

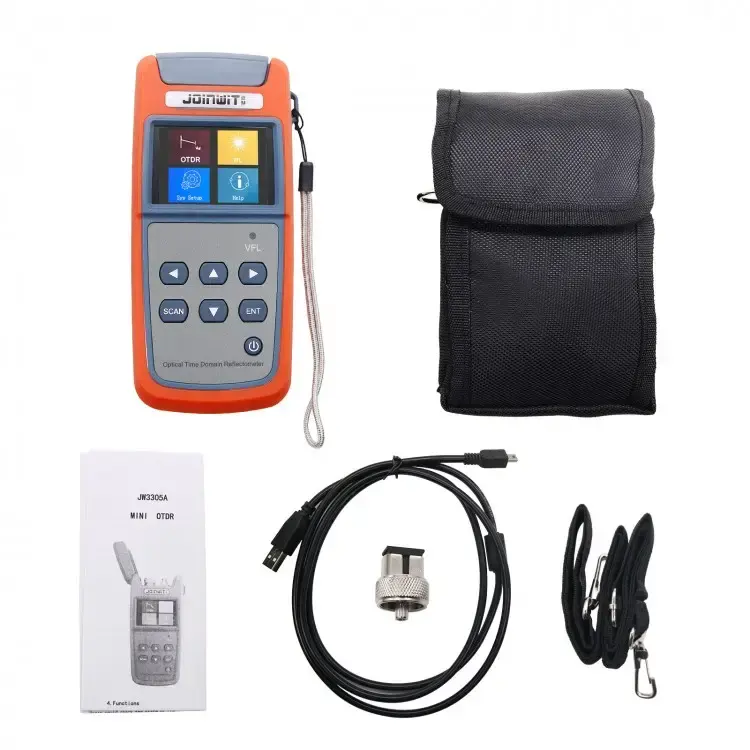

Desain kompak: OTDRS utama berukuran serupa dengan laptop kecil dan beratnya sekitar 2-5 kg, membuatnya mudah dibawa dalam genggam atau ransel.

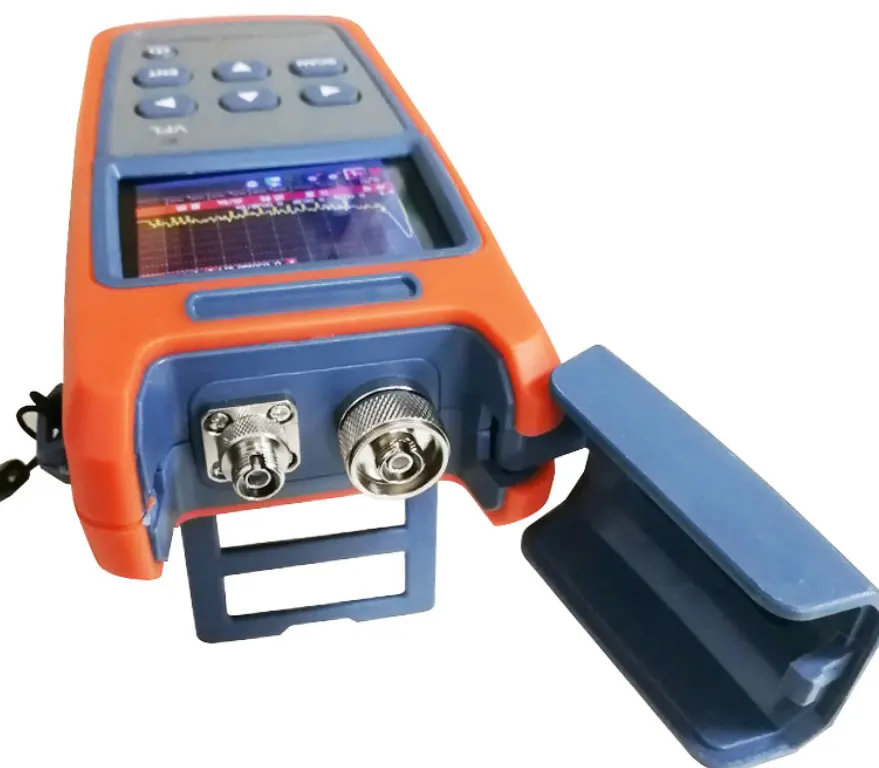

Tampilan resolusi tinggi: Memanfaatkan LCD atau layar sentuh anti-reflektif, tampilan ini dengan jelas menampilkan profil serat bahkan di bawah sinar matahari yang cerah. Beberapa model mendukung gerakan zooming dan panning. Antarmuka modular: Dilengkapi dengan kepala output optik yang dapat dipertukarkan (seperti FC/APC, dan konektor SC), mendukung pengujian serat mode tunggal dan multimode. Model Pilih termasuk meter daya optik terintegrasi dan Visual Fault Locator (VFL).
Perumahan yang tahan lama: Terbuat dari paduan ABS atau aluminium, tahan debu, tahan air (IP54 dan di atas), dan tahan benturan, membuatnya cocok untuk lingkungan lapangan yang keras.
Ekspansi antarmuka berganda: Antarmuka USB dan Ethernet disediakan, mendukung flash drive USB eksternal, printer, dan komunikasi PC melalui perangkat lunak. Pilih model mendukung kontrol jarak jauh dan sinkronisasi data.
2. Jenis fungsi
Fungsi Pengukuran Inti:
Pengukuran Panjang Serat: Akurasi hingga ± 1 meter, perhitungan pendukung dari total panjang segmen serat tunggal atau ganda.
Analisis atenuasi: Mengukur koefisien atenuasi rata -rata (DB/km) dari serat optik, pendukung pengujian dua arah untuk menghilangkan kesalahan arah.
Lokasi Kesalahan: Menempatkan koneksi, splices, atau istirahat menggunakan puncak refleksi Fresnel dengan akurasi hingga ± 0,1 meter.
Event Dead Zone Optimization: Event Ultra-Short Dead Zone (≤1 meter) memungkinkan inspeksi yang tepat dari konektor atau splices yang dikemas padat.
Fungsi bantuan cerdas:
Mode Tes Otomatis: One-Click Mulai secara otomatis menyelesaikan akuisisi jejak, analisis acara, dan pembuatan laporan.
Pemantauan waktu nyata: Mendukung pemantauan online status tautan serat dan alarm otomatis saat anomali terjadi.
Manajemen Data: Penyimpanan berkapasitas besar bawaan (mendukung ribuan catatan pengujian) dan mendukung ekspor di Bellcore GR196 atau format file SR-4731.
Fungsi lanjutan:
Deteksi Macrobend: Menempatkan tikungan serat atau titik jepit dengan menganalisis fluktuasi abnormal dalam kurva hamburan.
Kompensasi dispersi: Pilih model mendukung pengukuran dispersi chromatic (CD) dan dispersi mode polarisasi (PMD), cocok untuk jaringan optik berkecepatan tinggi.
Pengujian multi-gelombang: mendukung pengalihan antara beberapa panjang gelombang, termasuk 1310nm, 1550nm, dan 1625nm, untuk mengakomodasi berbagai jenis serat dan skenario aplikasi.
3. Komponen
Sumber laser: Menghancarkan cahaya laser pulsa pendek (lebar pulsa yang dapat disesuaikan, misalnya, 5NS-10μS) dengan panjang gelombang mulai dari 1310Nm hingga 1625nm, pengujian pendukung serat mode tunggal atau multimode. Optical Coupler: Mengarahkan cahaya yang ditransmisikan ke serat optik dan memisahkan cahaya terbalik ke detektor, memungkinkan pengujian dua arah.
Photodetector: Memanfaatkan APD yang sangat sensitif (Avalanche Photodiode) atau dioda pin untuk mengubah sinyal optik yang lemah menjadi sinyal listrik.
Modul Pemrosesan Sinyal: Termasuk ADC berkecepatan tinggi (konverter analog-ke-digital) dan FPGA (array gerbang yang dapat diprogram di lapangan), memungkinkan akuisisi waktu nyata, penyaringan, dan analisis acara sinyal optik.
Sistem Kontrol dan Tampilan: Berdasarkan sistem operasi desus atau Linux, ini mendukung antarmuka Cina dan Inggris, operasi sentuh, dan kontrol kunci pintas. Beberapa model juga mengintegrasikan modul GPS untuk geolokasi.
Manajemen Daya: Baterai lithium berkapasitas tinggi bawaan (3000mAh atau lebih tinggi) mendukung 8-12 jam operasi kontinu dan fitur fungsi alarm tegangan rendah.
4. Perbedaan dari OLT: Perbedaan penting antara peralatan uji dan peralatan jaringan
Posisi fungsional:
OTDR: Berfokus pada pengujian lapisan fisik dari tautan serat optik, seperti kehilangan, panjang, dan lokasi kesalahan, dan merupakan alat penting selama konstruksi dan pemeliharaan. OLT (Terminal Garis Optik): Sebagai peralatan inti dalam PON (jaringan optik pasif), bertanggung jawab untuk agregasi dan distribusi sinyal, mendukung akses pengguna dan manajemen layanan, dan dianggap sebagai peralatan operasi jaringan.
Skenario aplikasi:
OTDR: Digunakan untuk penerimaan instalasi serat, inspeksi reguler, dan pemecahan masalah untuk memastikan kualitas tautan memenuhi standar.
OLT: Disesuaikan di ruang peralatan operator, menghubungkan jaringan inti dengan ONU sisi pengguna (unit jaringan optik), memungkinkan transmisi broadband, suara, video, dan layanan lainnya.
Parameter teknis:
OTDR: Parameter inti termasuk rentang dinamis (misalnya, 45dB), zona mati peristiwa, dan panjang gelombang, yang secara langsung memengaruhi akurasi dan jarak uji.
OLT: Parameter utama termasuk jumlah port PON, bandwidth hilir (misalnya, 10g PON), dan kapasitas pengguna, yang menentukan cakupan dan kinerja jaringan.
5. Area aplikasi
Jaringan komunikasi serat-optik:
Penerimaan Jaringan Baru: Pastikan kontinuitas serat, kehilangan, dan panjang memenuhi persyaratan desain.
Pemeliharaan rutin: Mendeteksi masalah seperti penuaan serat, konektor longgar, dan sambungan terdegradasi untuk mencegah gangguan layanan. Pemecahan Masalah: Temukan breakpoints atau titik-titik kehilangan yang cepat, memperpendek waktu perbaikan (misalnya, dari jam hingga menit).
Jaringan area lokal dan pusat data:
Uji tautan serat multimode jarak pendek untuk memastikan stabilitas transmisi data berkecepatan tinggi (seperti Ethernet 40G/100G).
Aplikasi Rekayasa:
Komunikasi Kereta Api/Jalan Raya: Pantau kesehatan jalur serat jarak jauh untuk memastikan keselamatan berkendara.
Pipa minyak/gas: Gunakan teknologi penginderaan serat optik terdistribusi untuk memantau parameter pipa seperti suhu dan ketegangan secara real time untuk mencegah kebocoran atau kerusakan.
Penelitian dan Pendidikan: Digunakan untuk penelitian material serat optik, pengujian kinerja perangkat optik, dan eksperimen pendidikan, mendukung pengembangan bakat dalam teknologi komunikasi optik.
