Pasif Ayırıcı Aslında Ne Yapar?
Pasif bir optik ayırıcı, ODN'de bulunur ve bir OLT aşağı akışlı fiberi, güç ve amplifikasyon olmadan N yola böler. 1:128 basitçe bire 128 anlamına gelir. GPON, ITU-T G.984'ü takip eder: tek bir PON bağlantı noktası, 2,488 Gbps aşağı yönde ve 1,244 Gbps yukarı yönde çalışır. Bölünme oranı ne kadar yüksek olursa, her yolun aldığı optik güç ve bant genişliği de o kadar ince olur; bu, pasif bölmenin fiziksel maliyetidir, satıcının işin kolayına kaçması değil.
Pasif optik ağda (PON), yayılma elektrik olmadan gerçekleşir, dolayısıyla bölünme oranının bedeli tamamen ışık ve bant genişliği olarak ödenir, asla aktif donanımda değil.
Not: Ayırıcı ekleme kaybı N ile birlikte 10·log₁₀(N) olarak artar: 1:8'de yaklaşık 9 dB, 1:16'da 12 dB, 1:32'de 15 dB, 1:64'te 18 dB ve 1:128'de ~21 dB. Her adım, kayıp cezasını kabaca iki katına çıkarır.
Optik Güç Bütçesi: İlk Kapı

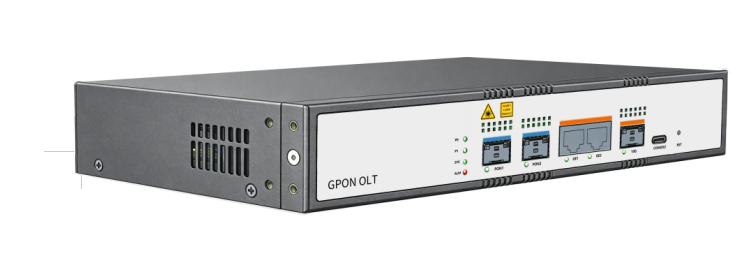

OLT iletir, ONU alır ve aradaki her kaybın optik modül bütçesinin altında kalması gerekir. Günümüzün OLT'leri, +9 dBm ileten bir C++++ (yüksek güçlü) PON modülüyle birlikte gönderilir; ONU ucu, −28 dBm hassasiyette B+ Sınıfı alıcıyla maliyetten tasarruf sağlar. Toplam kullanılabilir optik güç bütçesi +9 − (−28) = 37 dB'dir.
1:128'lik bir ayırıcı ~21 dB tüketir, konektörler ve füzyon ekleri 2–3 dB daha alır ve fiber için 13–14 dB kalır. 0,35 dB/km ile 37 km'lik bir erişime karşılık gelir. GPON'un mantıksal kapsama alanı normalde 20 km ile sınırlıdır, dolayısıyla bu bant içinde 1:128'lik bir bölünmenin kalın marjı vardır ve drama olmadan bağlanır. C++++ çağında mesafe artık bölme oranını nadiren sınırlıyor; kullanıcı başına bant genişliği sınırlıyor.
İpucu: Standardın "1:128" etiketine güvenmeden önce daima bütçeyi boyutlandırın. +9 dBm OLT modülü ilk kapıyı yükseğe çıkarır, ancak eski kablo, ekstra flanşlar veya aşırı mesafeli bağlantılar önce marjı yer.
Bir Bakışta 1:64 ve 1:128
Boyut 1:64 1:128 Ayırıcı ekleme kaybı ≈18 dB ≈21 dB Kalan fiber bütçesi (C++++ +9 dBm OLT, B+ ONU) ~16 dB (20 km içinde basınç yok) ~13 dB (20 km içinde basınç yok) ≤20 km'de gerçek erişim Tam kapsama alanı (~6 dB kenar boşluğu) Tam kapsama alanı (~6 dB kenar boşluğu) Kullanıcı başına GPON aşağı akış zirvesi 2,488G ÷ 64 ≈ 38,9 Mb/sn 2,488G ÷ 128 ≈ 19,4 Mb/sn 128 kullanıcı için PON bağlantı noktaları gerekli 2 1 Tipik kullanım Banliyö / uzun yol / kurumsal Yoğun kentsel FTTH Kullanıcı Başına Bant Genişliği Nereye Gidiyor?
2,488 Gbps GPON aşağı akışı tüm PON bağlantı noktası boyunca paylaşılır. 128 kullanıcının tamamı aynı anda doygunluğa ulaşırsa kullanıcı başına teorik zirve 2,488G ÷ 128 ≈ 19,4 Mb/sn olur; 1:64'te 2,488G ÷ 64 ≈ 38,9 Mbps'dir. Bölünmeyi ikiye katlayın, kullanıcı başına paylaşılan bant genişliğini yarıya indirin.
Uygulamada 128 evin tamamı nadiren bir arada maksimuma çıkar; DBA (dinamik bant genişliği tahsisi) talebe göre planlanır, bu nedenle düşük eşzamanlılığa sahip konut FTTH'si neredeyse hiç fark etmez. Ancak canlı yayın, video ana taşıyıcısı veya kurumsal yüksek bant genişliği hizmetleri için 1:128 tavanı hızlı bir şekilde ortaya çıkıyor. XGSPON (G.987), aşağı akışı 10G'ye yükseltir, ancak bölünme oranı hala optik güç bütçesiyle sınırlıdır; daha fazla hız, kayıp ışığı kurtaramaz.
Uyarı: Daha hızlı bir PON sınıfının bunu düzelteceği varsayımıyla 1:128'i belirtmeyin. XGSPON bant genişliğini artırır ancak ~21 dB ayırıcı kaybı ve erişim kısıtlamaları değişmez; optik bütçe sert duvardır.
Çözüm
1:128'lik bölünme, standardın belirttiği bir yetenektir, ancak gerçekte tam olarak çalışıp çalışmadığı üç şeyin sıralanmasına bağlıdır: optik güç bütçesi, kapsama mesafesi ve kullanıcı başına bant genişliği. +9 dBm C++++ OLT modülü ve B+ ONU'lar ile 1:128, 20 km'lik standart erişim dahilinde stabildir; yalnızca ~25 km'nin ötesinde, eski kabloyla veya yüksek bant genişliği altında gönül rahatlığı için 1:64'e geri dönersiniz. En yüksek bölünme oranını kovalamadan önce bütçeyi hesaplayın
